Una rosca en chapa fina no se resuelve únicamente escogiendo M6 o M8. El alojamiento, el espesor realmente aprisionado, el apoyo de la pieza acoplada y el espacio disponible detrás del panel determinan si la solución puede funcionar de manera repetible. La tuerca remachable JUXIN JX-F combina acero, cabeza plana, extremo abierto y cuerpo redondo liso, con acabado identificado como zincado azul-blanco. Esta guía explica cómo evaluar esa configuración para una unión desmontable OEM; no asigna cargas admisibles ni parámetros de instalación sin validar el conjunto.
Qué identifica a esta referencia JUXIN
La cabeza plana apoya sobre la cara accesible de la chapa. Durante la colocación, la herramienta tracciona la zona roscada y deforma la zona prevista del cuerpo por la cara posterior. El panel queda sujeto entre la cabeza y la deformación formada. Después se retira el mandril y se utiliza la rosca para fijar el componente desmontable.

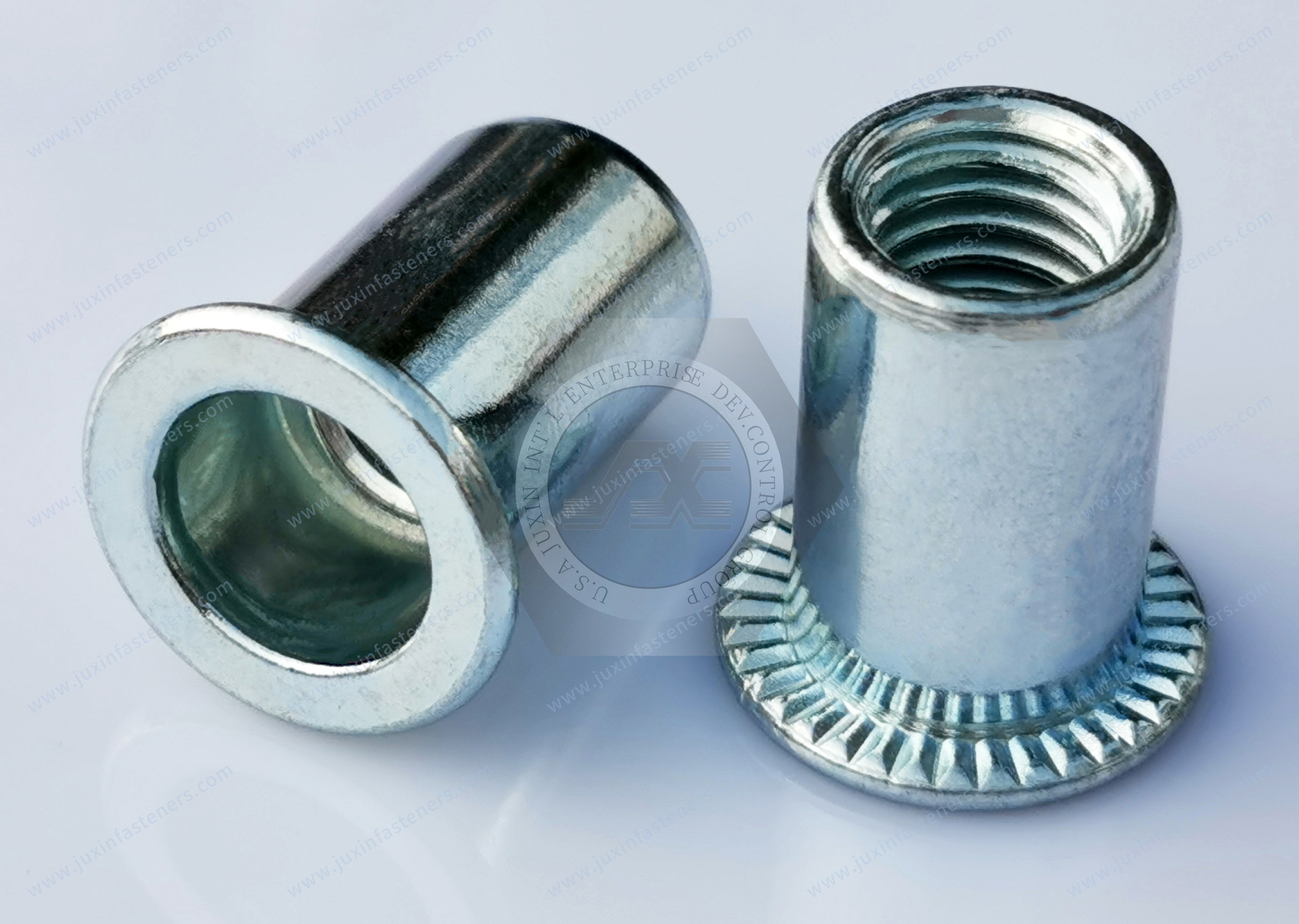

En la fotografía original se observan el cuerpo exterior redondo liso, la cabeza con pestaña y el extremo abierto. También aparece textura radial bajo la cabeza: esa característica no convierte el cuerpo en moleteado ni demuestra un valor de resistencia al giro. El aspecto azulado del acabado tampoco identifica por sí solo la química del tratamiento.
Fotografía auténtica JUXIN, conservada sin reconstrucción ni cambios geométricos. La textura bajo la cabeza se distingue del cuerpo liso. Las proporciones corresponden a las piezas fotografiadas; no sustituyen el plano de cada referencia.
| Dato de selección | Evidencia disponible para JX-F | Confirmación necesaria para el pedido |
|---|---|---|
| Configuración | Acero; cabeza plana; cuerpo redondo liso; extremo abierto | Referencia dimensional exacta y revisión del plano |
| Acabado | Denominación zincado azul-blanco en la identificación del producto | Sistema de recubrimiento, espesor, tratamientos adicionales y requisitos ambientales |
| Rosca y agarre | Catálogo JUXIN de la familia JX-F con distintas referencias métricas | Paso, tolerancia, rango de agarre y dimensiones de la referencia cotizada |
| Prestaciones | No se han confirmado valores de aceptación específicos del conjunto | Ensayos, condiciones de carga y criterios acordados para la aplicación |
La ficha del producto JUXIN JX-F es el enlace de identificación comercial. La denominación de la familia no confirma por sí sola un grado de acero, una clase de resistencia, una opción en pulgadas o una certificación.
Un agujero redondo que debe controlarse en su estado final
El cuerpo redondo facilita plantear un alojamiento circular, pero no elimina la necesidad de definir diámetro, tolerancia, ovalidad y estado del borde. El diámetro exterior de la tuerca no debe utilizarse como diámetro nominal de taladro por deducción. La referencia seleccionada y su plano deben determinar el alojamiento.
En chapa punzonada conviene revisar ambas caras: entrada y salida pueden presentar geometrías diferentes. En piezas pintadas o recubiertas, el control debe representar el estado en que se introduce la tuerca. Una capa de pintura en el borde puede dificultar la inserción, mientras que un reprocesado posterior puede alterar la protección o agrandar el alojamiento. La ruta de fabricación debe decidir dónde se mide y qué condiciones se aceptan.
El desbarbado busca un borde compatible con el apoyo y la colocación; no autoriza a crear un avellanado funcional para esta cabeza plana. También deben evaluarse distancia al borde, rigidez local, proximidad de pliegues y acceso de la boquilla. No se propone una distancia universal: depende del panel, la referencia y las solicitaciones.
El cuerpo liso no aporta un encaje geométrico hexagonal. La resistencia al giro del conjunto necesita comprobación con su material, agujero, acabado y proceso reales, especialmente si habrá desmontajes repetidos. Si la aplicación requiere estudiar otra geometría, consulte la comparación de cuerpos redondos, semihexagonales y hexagonales. Un cuerpo semihexagonal —también buscado como semiexagonal— es una alternativa de diseño distinta; no una denominación de JX-F.
Rango de agarre: la chapa aprisionada y la pieza desmontable son decisiones diferentes
El rango de agarre corresponde al espesor que queda sujeto durante la instalación de la tuerca. Si esta se coloca primero en un panel y después se atornilla un soporte, el espesor del soporte no se suma al agarre de la instalación inicial. Sí influye en la selección posterior del tornillo y en la geometría de apoyo. Cuando se pretende remachar varias capas simultáneamente, deben estudiarse el apilamiento y el contacto entre ellas como parte del proceso.
La documentación JUXIN JX-F presenta referencias con rangos diferentes. Como ejemplo de lectura del catálogo, JX-F-M6-15 figura con agarre de 0,5–3,0 mm y longitud L de 15,5 mm, mientras JX-F-M6-18 figura con 3,0–5,5 mm y L de 18,5 mm. Son datos documentales de dos filas de acero, pendientes de reconfirmación en el plano de suministro. No son una recomendación automática de compra ni parámetros de herramienta; el sufijo del código tampoco debe interpretarse como una cota exacta.
En el punto donde se solapan los rangos, la selección no se resuelve eligiendo la tuerca más larga. Deben considerarse dispersión del espesor, tolerancias, espacio posterior y comportamiento de muestras representativas. Una medida de catálogo marcada como referencia no debe reinterpretarse como carrera de colocación.
La cabeza plana condiciona el apoyo del soporte
Una cabeza plana sobresale del panel; no equivale a una cabeza avellanada instalada a ras. Si una pletina o un soporte ancho se apoya inicialmente sobre la pestaña, puede quedar separado del panel fuera de ella. Al apretar el tornillo, la pieza podría flexionar o generar un contacto distinto del previsto en el diseño.
El ingeniero debe definir la superficie que realmente transmite la fuerza de apriete. Según el conjunto, puede estudiar una geometría de soporte que admita la pestaña o una solución de apoyo expresamente diseñada. No se recomienda eliminar material de la cabeza ni modificar la tuerca para compensar una interferencia. Cambiar de forma de cabeza exige otra selección y su correspondiente alojamiento.
El extremo abierto permite que el tornillo sobresalga, pero no garantiza espacio libre detrás del panel. Debe revisarse la longitud de engrane, la salida del tornillo y la proximidad a cables, tubos u otros componentes. Esta configuración tampoco constituye por sí sola una barrera estanca: un requisito de estanqueidad requiere una solución específica y su validación.

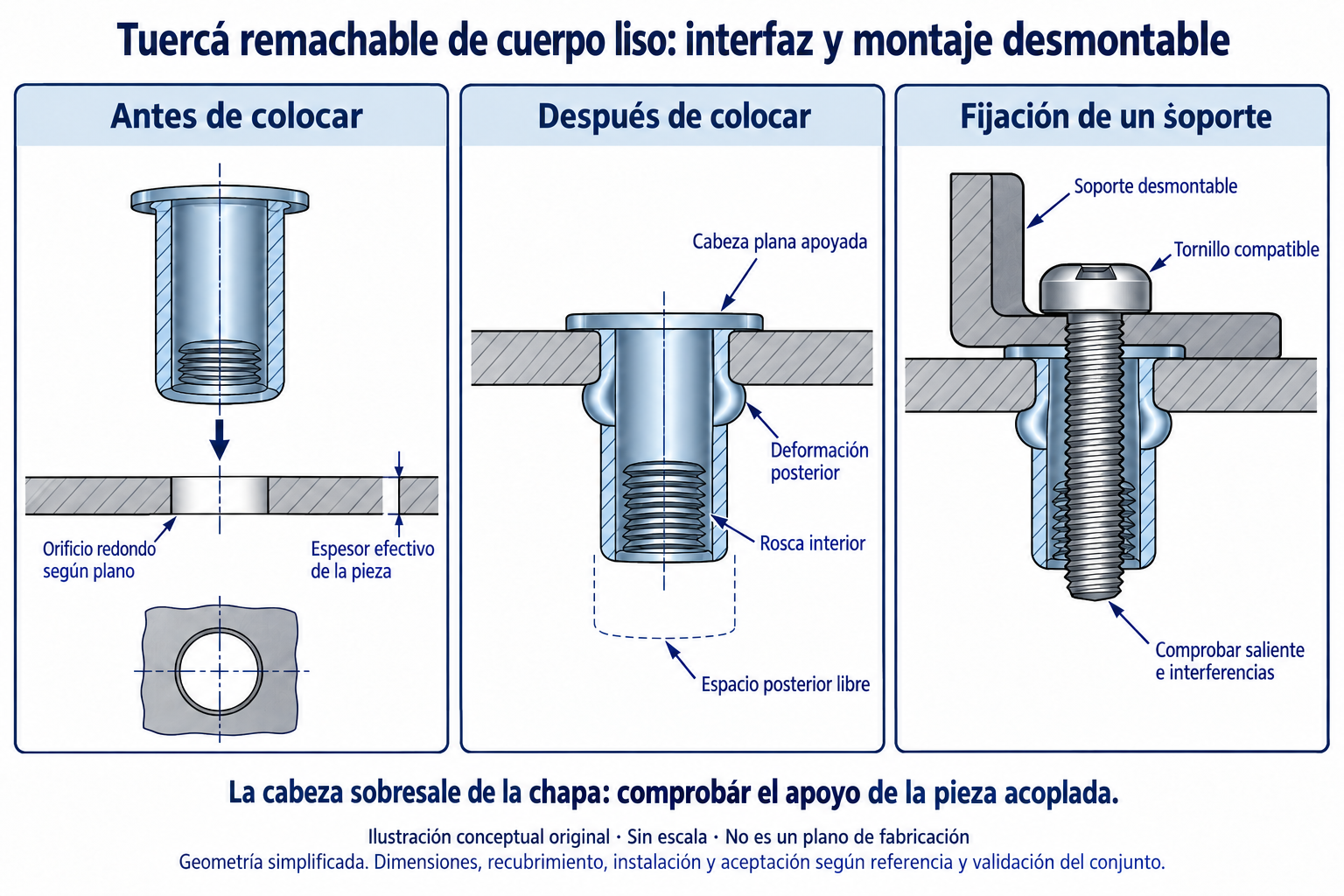

Ilustración conceptual original, sin escala. Representa la interfaz y una aplicación posible, no un plano JUXIN ni un patrón de aceptación. La deformación real, el engrane y las holguras deben verificarse por referencia. No se indican dimensiones ni prestaciones.
Acero zincado: especificar el sistema, no solo el color
El zincado azul-blanco identifica aquí una descripción comercial del acabado. No confirma espesor, composición de la pasivación, presencia o ausencia de cromo hexavalente, sellante, lubricación o duración en servicio. Esos requisitos deben convertirse en una especificación de compra verificable, con documentación acordada.
ISO 4042:2022, con su modificación de 2026, trata sistemas de recubrimientos electrolíticos para elementos de fijación y contempla aspectos como protección, dimensiones y reducción del riesgo de fragilización por hidrógeno. Su alcance general no acredita conformidad de JX-F. La evaluación de ese riesgo requiere conocer material y proceso; no basta con observar el color de la pieza.
Para humedad persistente, condensación, contacto entre materiales diferentes o limpieza química, conviene revisar ambiente y compatibilidad del conjunto antes de aprobar esta opción. Tampoco se debe prometer continuidad eléctrica a través de pintura y recubrimientos sin una verificación específica.
Si el proyecto exige niebla salina, ISO 9227:2022 define métodos de ensayo. Las horas y criterios de aceptación deben acordarse por separado. El ensayo no convierte directamente un número de horas en años de vida real. No se dispone de un resultado específico de JX-F que permita publicar una cifra de resistencia a la corrosión.
Preparar una colocación repetible en producción
La secuencia general es enroscar la tuerca sobre un mandril compatible, introducirla con la cabeza apoyada, efectuar la colocación y desenroscar el mandril. La regulación concreta debe proceder del manual de la herramienta utilizada y de pruebas con la referencia JUXIN y el panel real.
Fuerza de colocación, carrera y par de apriete del tornillo corresponden a operaciones distintas. No se debe trasladar un valor de otra marca o tamaño ni utilizar el par final del tornillo para compensar una tuerca insuficientemente colocada. La alineación de la herramienta y el apoyo de la boquilla deben mantenerse durante el ciclo.
Antes de liberar una estación, resulta útil evaluar muestras que representen los extremos pertinentes de espesor y alojamiento. La disponibilidad de espacio para la boquilla, el mandril y la deformación posterior puede ser decisiva junto a un pliegue o dentro de un perfil. La automatización exige, además, definir orientación, alimentación y detección de presencia para la referencia concreta; no se presupone una capacidad de suministro o un tiempo de ciclo JUXIN.
Aplicaciones industriales que merecen una evaluación específica
El interés de esta configuración está en incorporar una rosca desmontable cuando el acceso posterior dificulta colocar una tuerca suelta. Evitar una operación de soldadura puede ser una ventaja de proceso, pero no demuestra equivalencia resistente con una unión soldada ni autoriza una sustitución sin cálculo y validación.
| Conjunto candidato | Problema de diseño que puede resolver | Condición que debe verificarse |
|---|---|---|
| Armario o carcasa metálica interior | Fijación desmontable de un soporte de cableado o instrumentación | Saliente de cabeza y tornillo, protección del cableado, giro durante mantenimiento |
| Equipo HVAC, soporte auxiliar o tapa de servicio | Rosca accesible desde una cara para operaciones de mantenimiento | Vibración, condensación y compatibilidad del acabado; la tuerca abierta no garantiza estanqueidad |
| Cubierta o soporte auxiliar de maquinaria | Montaje de componentes reemplazables sin acceso posterior para una tuerca suelta | Rigidez local, apoyo de la pieza acoplada y solicitaciones del conjunto |
| Perfil hueco de un equipo industrial | Punto roscado con acceso exterior | Espacio interior para deformación y tornillo, acceso de herramienta y procedimiento de inspección |
Son escenarios de estudio, no aplicaciones homologadas de JX-F. Una función estructural, de seguridad o sometida a cargas relevantes necesita una evaluación propia de carga estática, fatiga y condiciones de servicio según corresponda. En materiales blandos, frágiles o compuestos tampoco debe asumirse compatibilidad por el mero hecho de disponer de un agujero redondo.
Control de calidad desde el componente hasta la unión
La conformidad dimensional de la tuerca y la aptitud de la unión son comprobaciones complementarias. En recepción se puede acordar identificación por referencia y lote, características dimensionales, estado de rosca y acabado. La documentación solicitada debe corresponder al contrato y a la trazabilidad realmente disponible; no se presupone una certificación.
Para la rosca, ISO 965-1:2026 establece principios y datos básicos del sistema de tolerancias de roscas métricas. No determina por sí sola qué clase tiene esta tuerca. El plano y el pedido deben indicar la designación y tolerancia aplicables, junto al método de verificación acordado. No se atribuye automáticamente una clase 6H a JX-F.
En proceso conviene registrar referencia, panel, herramienta y ajuste aprobado. La inspección visual puede detectar inclinación, separación bajo la cabeza o daño evidente, pero la forma del abultamiento posterior no basta para declarar una instalación correcta. Los ensayos de giro, extracción u otras solicitaciones deben tener configuración, límites y frecuencia definidos por el proyecto; aquí no se inventan valores de aceptación.
Si aparece giro, holgura o daño de rosca, deben conservarse evidencias del agujero, espesor, lote y estación antes de cambiar parámetros. La guía de fallos de instalación y control de calidad amplía el diagnóstico. Repetir ciclos sin control puede ocultar la causa inicial.
Una RFQ que permita evaluar el conjunto
Una solicitud limitada a «tuerca remachable M6 zincada» deja abiertas decisiones que afectan a montaje y suministro. Para estudiar esta configuración con JUXIN, envíe a info@juxinfasteners.com los datos disponibles e identifique los que requieren propuesta o confirmación:
- Referencia JX-F y código dimensional solicitado, con plano 2D o modelo 3D del conjunto cuando esté disponible.
- Rosca, paso y tolerancia; material y espesor del panel; agujero y estado final del recubrimiento.
- Geometría y apoyo del componente acoplado, tornillo previsto y espacio posterior libre.
- Ambiente de servicio, especificación del zincado y requisitos documentales o de ensayo.
- Cantidad para muestras y demanda de serie, condiciones de entrega y trazabilidad solicitada.
- Herramienta prevista y criterios de validación de montaje, mantenimiento y aceptación.
La respuesta comercial debe confirmar por escrito la referencia, el plano, el acabado, las condiciones de muestras y los términos de suministro. No se presuponen existencias, plazo, cantidad mínima o capacidades especiales. Para preparar la conversación de selección general puede utilizarse también la guía JUXIN de selección de tuercas remachables de acero y RFQ OEM.
Base documental y alcance de la guía
La identificación del producto, la fotografía y los ejemplos JX-F proceden del archivo JUXIN de acero y latón y de la ficha JX-F. Se ha utilizado únicamente la columna de acero para los ejemplos, sin trasladar datos de latón o de variantes inoxidables. Las normas se consultaron mediante sus fichas públicas, no mediante el texto normativo completo.
La terminología empleada distingue la tuerca remachable para chapa de otros insertos roscados. «Cincado» y «zincado» son variantes utilizadas en documentación industrial. La guía presenta análisis de aplicación y no atribuye a JUXIN prestaciones de otros fabricantes.
