Tuercas remachables de cuerpo redondo, semihexagonal y hexagonal: agujeros y resistencia al giro

La resistencia al giro no es una propiedad que pueda aprobarse mirando únicamente la forma de una tuerca remachable. Para elegir entre un cuerpo redondo liso, redondo moleteado, semihexagonal o hexagonal completo hay que definir la pareja inserto–orificio, comprobar el espesor real de la chapa y validar la instalación y el apriete en un conjunto representativo.

Esta guía profundiza en la geometría del alojamiento, los mecanismos de giro y los datos que deben intercambiar ingeniería, fabricación y compras. Para el proceso general de selección y preparación de una solicitud de cotización, consulte la guía JUXIN de selección de tuercas remachables de acero para OEM. Aquí el objetivo es convertir una preferencia de cuerpo en criterios verificables de plano, ensayo y aceptación.

Fotografía de portada: cuerpo cilíndrico liso de acero inoxidable JUXIN. Las referencias ilustradas no representan una clasificación de prestaciones.

Geometría del cuerpo, orificios y validación de la unión

1. Qué debe impedir el sistema antirrotación

Durante el apriete, el tornillo transmite acciones a la rosca del inserto y al conjunto. Si la tuerca empieza a girar respecto de la chapa, puede dejar de ser posible alcanzar o controlar la sujeción prevista. No basta con observar que el tornillo entró correctamente: deben distinguirse el giro del inserto, el daño de la rosca y la deformación de la chapa.

El término inglés spin-out suele utilizarse para el giro del inserto dentro de su alojamiento; torque-out puede referirse al par que provoca ese movimiento, según el procedimiento de ensayo. En una especificación de compra, «resistencia al giro» debe ir acompañada del método, la probeta y el criterio de aceptación. No presuponga que dos catálogos ensayan con la misma chapa, fijación o condición de carga.

La resistencia a la extracción axial evalúa otro modo de fallo: que el inserto salga del material base al recibir una carga axial. Tampoco equivale a la resistencia de la rosca al arrancamiento de sus filetes. Un resultado satisfactorio en extracción no demuestra por sí mismo un comportamiento satisfactorio frente al giro.

2. Cuatro cuerpos, cuatro preguntas de selección

Cuerpo cilíndrico liso: ¿qué retiene el inserto en esta chapa?

En un cuerpo redondo liso no hay caras poligonales destinadas a engranar con un alojamiento hexagonal. La retención resulta de la instalación y de la interacción entre cabeza, zona deformada y material base. La fotografía de portada corresponde a una referencia JUXIN de acero inoxidable con cuerpo cilíndrico liso; muestra la geometría, no una capacidad de carga ni un ajuste de taladro universal.

Un orificio redondo puede simplificar la fabricación de la pieza, pero eso no elimina la necesidad de controlar diámetro, redondez, acabado y espesor. Cuando la aplicación exige un criterio de par, la decisión debe apoyarse en la validación del conjunto, no únicamente en la facilidad de producir el agujero.

Cuerpo cilíndrico moleteado: ¿cómo interactúa la textura con el sustrato?

El moleteado añade un relieve superficial al cuerpo redondo. Puede contribuir a oponerse a la rotación mediante el contacto con la chapa, pero su efecto depende de la geometría real, la dureza y el estado del material base, el ajuste y la instalación. No convierte un cuerpo redondo en uno hexagonal ni corrige automáticamente un agujero sobredimensionado.

Compruebe el relieve especificado en el plano. No utilice «moleteado», «estriado» y «ranurado» como equivalentes sin revisar el producto: una ranura destinada a facilitar una deformación particular no es simplemente una textura antirrotación.

Tuerca remachable JUXIN de acero inoxidable, cuerpo cilíndrico moleteado
Ejemplo de cuerpo cilíndrico moleteado de acero inoxidable. El relieve se conserva tal como aparece en la fotografía original; el comportamiento debe comprobarse en la chapa prevista. Ver la referencia JUXIN.

Cuerpo semihexagonal: ¿dónde está el tramo de encaje?

Un cuerpo semihexagonal, también denominado semiexagonal, parcialmente hexagonal, Part-Hex o Half-Hex, combina regiones de diferente geometría a lo largo de su longitud. «Medio hexágono» no significa que la sección transversal tenga solo tres caras. El plano debe mostrar la longitud y la posición de la región hexagonal, la transición al resto del cuerpo y su relación con el espesor aprisionado.

Dos referencias semihexagonales con la misma rosca pueden tener distinta medida entre caras, diferente longitud de encaje o distinta zona de deformación. No las intercambie por apariencia. Confirme que el perfil del alojamiento coincide con la región que realmente se apoya en la chapa después del montaje.

Tuerca remachable JUXIN de acero inoxidable, cuerpo semihexagonal
Ejemplo JUXIN de cuerpo semihexagonal, cabeza plana y extremo abierto. La transición del cuerpo debe interpretarse mediante el plano de la referencia, sin confundirla con un cuerpo hexagonal completo. Ver la referencia JUXIN.

Cuerpo hexagonal completo: ¿están definidos perfil y tolerancias?

La geometría hexagonal permite un encaje de forma entre las caras del cuerpo y un orificio compatible. No debe interpretarse que todas las superficies, chaflanes o zonas que se deforman conservarán exactamente el mismo perfil. Identifique en el plano la región funcional del cuerpo y el alojamiento que le corresponde.

La existencia de caras hexagonales no permite declarar un par admisible para cualquier chapa. Un material base deformable, un perfil fuera de tolerancia o una instalación incompleta pueden limitar la unión. También deben comprobarse las interferencias y el apoyo de la cabeza.

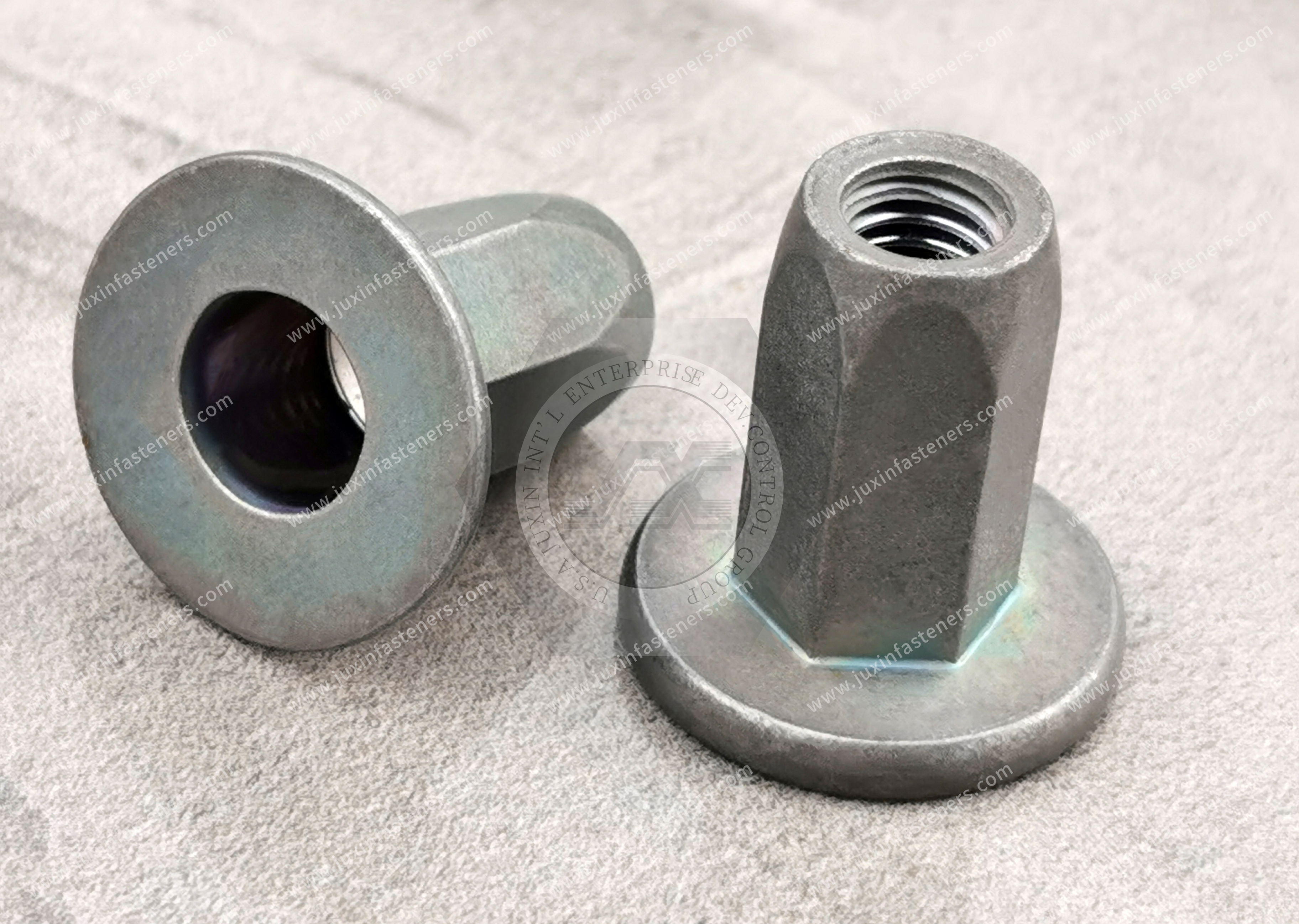

Tuerca remachable JUXIN de acero, recubrimiento zinc-níquel, cuerpo hexagonal completo
Ejemplo JUXIN de acero con cuerpo hexagonal completo y extremo abierto, con recubrimiento de zinc-níquel. Es una referencia de otra familia y material: la imagen no implica equivalencia con las variantes inoxidables. Ver la referencia JUXIN.

3. Del nombre del cuerpo al plano del orificio

Los cuerpos redondos suelen trabajar en orificios redondos; las geometrías hexagonales y semihexagonales normalmente requieren un alojamiento de forma compatible. La documentación de la referencia tiene prioridad: no se deduce una única medida de agujero del nombre «semihexagonal», ni se convierte directamente una rosca M en un diámetro de broca.

  • Orificio redondo: definir diámetro y tolerancia, estado superficial y criterios de rebaba; comprobar el resultado real del punzonado, taladrado o proceso previsto.
  • Orificio hexagonal: especificar medida entre caras, tolerancias, radios o condiciones de esquina, orientación cuando sea funcional y método de control. La dimensión entre vértices no sustituye a la medida entre caras.
  • Definir si las cotas se verifican antes o después de pintura, recubrimiento u otro acabado. Indicar las superficies que deben quedar libres o protegidas, si corresponde al plano.
  • Comprobar posición del agujero, distancia a bordes y espacio posterior necesario para la deformación y para la herramienta. No trasladar valores de una referencia distinta.

El juego debe evaluarse en sus extremos reales. Un inserto que entra con facilidad en una muestra nominal puede comportarse de otro modo en el agujero de mayor tamaño permitido. Un alojamiento demasiado pequeño puede impedir la inserción, dañar el acabado o favorecer una colocación inclinada. Ensaye las combinaciones de tolerancias que puedan modificar la retención; no apruebe solo la combinación más favorable.

4. Comparación de ingeniería sin clasificaciones numéricas

Puntos de decisión; no constituyen una clasificación de resistencia ni una especificación dimensional.
Cuerpo Orificio habitual por confirmar Principio antirrotación Instalación y riesgo Qué validar
Cilíndrico liso Redondo, conforme al plano Interacción del inserto instalado con cabeza, zona deformada y chapa Juego excesivo o deformación incompleta; no hay encaje hexagonal Tolerancias del agujero, espesor, instalación y ensayo de giro
Cilíndrico moleteado Redondo, con ajuste definido para la referencia Interacción del relieve con el material base Daño superficial o contacto insuficiente; el moleteado no compensa cualquier juego Relieve, sustrato, acabado y variación del proceso
Semihexagonal Perfil compatible con el tramo hexagonal; normalmente hexagonal Encaje de forma en una región especificada del cuerpo Tramo hexagonal mal situado o referencia sustituida por otra no equivalente Medida entre caras, longitud de encaje, transición y espesor real
Hexagonal completo Hexagonal compatible según plano Encaje entre caras y alojamiento Perfil o radios incompatibles, asiento deficiente o deformación de la chapa Perfil, tolerancias, apoyo, instalación y resistencia de la unión

La tabla ayuda a eliminar candidatos incompatibles; no sustituye la comparación de referencias concretas. Para seleccionar un equivalente, contraste también material, cabeza, configuración del extremo, acabado, rosca, rango de espesores y proceso de instalación.

5. Espesor, rango de agarre y deformación instalada

El rango de espesores o rango de agarre del catálogo corresponde a una referencia. El espesor efectivo del conjunto puede incluir varias capas, tolerancias de chapa, acabados y condiciones de apoyo. Confirme qué elementos quedan realmente aprisionados y si existen separaciones que cambien el comportamiento durante la colocación.

Una tuerca instalada debe formar la deformación prevista por su diseño y sujetar la chapa sin generar daños inaceptables. Una selección fuera del rango o una instalación insuficiente pueden dejar movimiento; una solicitación de instalación excesiva puede deformar el inserto, la rosca o el material base. No corrija una incompatibilidad de espesor aumentando arbitrariamente la fuerza.

El rango publicado no es una autorización automática para todas las cargas, materiales o acabados del proyecto. Valide las condiciones mínima y máxima de espesor y las variantes relevantes del apilamiento. Si el plano y el catálogo no coinciden, resuelva la revisión documental antes de liberar el pedido.

6. Instalación y control: separar las causas del giro

Utilice mandril, boquilla y herramienta compatibles con la rosca, el material y la referencia. La fuerza o la carrera de colocación deben establecerse con instrucciones y ensayos aplicables al sistema. Verifique mantenimiento, alineación y apoyo de la cabeza; el control del proceso no consiste en copiar un ajuste de herramienta utilizado para otra tuerca.

  • Antes de colocar: confirmar identificación y lote, rosca, dimensiones del orificio, rebabas, suciedad, espesor y estado del acabado.
  • Durante la colocación: observar inserción perpendicular, asiento de la cabeza y proceso de deformación. Registrar los parámetros que el procedimiento realmente permita controlar.
  • Después de colocar: comprobar asiento, estabilidad, deformación accesible y estado de la rosca con el método acordado; investigar inclinación, fisuras, desplazamiento o daño del acabado.
  • Antes de liberar producción: validar la unión con chapa, acabado y tornillo representativos, incluyendo las condiciones de tolerancia relevantes y los criterios de aceptación del cliente.

Una secuencia útil de diagnóstico

Si el inserto gira, no concluya de inmediato que se necesita un cuerpo «más fuerte». Primero identifique cuándo aparece el movimiento: durante la colocación, al iniciar el tornillo, al apretar o después de varios ciclos. Inspeccione después el agujero, el encaje geométrico y la deformación instalada. Finalmente revise el tornillo, la rosca, la alineación y las condiciones de apriete.

El objetivo es distinguir un defecto de referencia, una variación del alojamiento, una selección de espesor incorrecta y un problema del proceso. Sustituir un cuerpo redondo por uno hexagonal exige revisar la pieza y su fabricación; no debe hacerse como una corrección informal en la línea.

Plan de ensayo y criterio de aceptación

Defina por escrito el sustrato y su espesor, el acabado, la preparación del agujero, la referencia y el lote del inserto, la herramienta y el proceso de colocación. Para el ensayo de giro, acuerde el montaje, el método de aplicación de carga y la condición que se considera fallo. Para extracción axial, establezca un ensayo separado; no mezcle los resultados ni los utilice como sustitutos.

El par de apriete del tornillo y el par de inicio de giro del inserto responden a preguntas distintas. No copie uno como ajuste del otro. Ingeniería debe definir la relación admisible entre las solicitaciones de montaje y la capacidad validada de la unión; esta guía no proporciona un factor universal ni un valor de aceptación.

7. Aplicaciones OEM: traducir el entorno a requisitos

En componentes de automoción y conjuntos de vehículos eléctricos, revise los ciclos de montaje, las interfaces próximas y el ambiente de servicio; una mención de uso no acredita homologación automotriz. En armarios eléctricos y equipos de distribución, considere acceso, asiento, mantenimiento e interferencias con otros componentes. En maquinaria industrial y envolventes de chapa, examine vibración, desmontajes previstos, corrosión y tolerancias de fabricación.

Para equipos electrónicos y subconjuntos ligeros, la deformación y la geometría posterior pueden ser tan relevantes como la rosca. Estas son situaciones de selección, no casos de clientes ni aprobaciones de todas las referencias JUXIN. Confirme el producto y la validación aplicables a cada diseño.

La elección de cabeza y extremo es independiente de la denominación del cuerpo. Una cabeza reducida no es automáticamente avellanada. Un extremo cerrado exige comprobar profundidad útil y longitud del tornillo, y no demuestra estanqueidad, grado IP ni resultados de fuga. Esos requisitos requieren una solución documentada y ensayos acordados.

Selección OEM, preguntas técnicas y preparación de RFQ

8. Lista de decisión para ingeniería y fabricación

  • Identificar la función y los modos de fallo que deben evitarse: giro, extracción, daño de rosca o deformación de chapa.
  • Elegir una referencia candidata y obtener su plano con revisión; confirmar cuerpo, cabeza, extremo, material, acabado y rosca.
  • Definir completamente el orificio y el apilamiento, incluidos tolerancias y estado del acabado.
  • Revisar acceso de herramienta, apoyo y espacio de deformación; confirmar compatibilidad del mandril y del tornillo.
  • Acordar proceso de colocación, controles y ensayos de la unión antes de aprobar la sustitución o el suministro en serie.
  • Registrar la referencia liberada y someter a revisión los cambios de inserto, chapa, agujero, acabado o instalación.

Tres situaciones para preparar una decisión, no para predecir resultados

Se dispone de un agujero redondo y no puede modificarse. Compare referencias redondas compatibles y valide el conjunto. No introduzca un cuerpo hexagonal a presión para evitar rediseñar el alojamiento.

La chapa admite un nuevo punzonado y se plantea un cuerpo poligonal. Compare la fabricación e inspección del perfil, el tramo de encaje y el espacio posterior. Haga constar que el cambio modifica la pareja inserto–pieza, no solo la tuerca.

Una unión que funcionaba empieza a girar en producción. Compruebe primero la trazabilidad de lotes y revisiones, la variación del agujero y del espesor y los registros de colocación. Una muestra satisfactoria no descarta una combinación desfavorable de tolerancias. Son ejemplos hipotéticos de análisis, sin resultados de ensayo atribuidos a JUXIN.

9. RFQ OEM: datos que permiten cotizar una referencia verificable

Una solicitud de cotización debe permitir identificar el inserto y entender su interfaz con la chapa. Si todavía se están comparando cuerpos, indíquelo y separe las alternativas: no mezcle en una sola descripción un cuerpo semihexagonal, un agujero redondo y una fotografía de otra referencia.

  • Planos 2D y modelos 3D disponibles, número de pieza y revisión; fotografías de apoyo cuando ayuden a identificar la geometría.
  • Tamaño y norma de rosca, paso o hilos por pulgada y requisitos de tolerancia. Las roscas métricas M y UNC/UNF no son directamente intercambiables.
  • Material y acabado del inserto; estilo de cabeza; cuerpo liso, moleteado, semihexagonal o hexagonal completo; extremo abierto o cerrado.
  • Material de la chapa, espesores mínimo y máximo y composición del apilamiento; dimensiones, tolerancias y método de preparación del orificio.
  • Herramienta y requisitos de instalación, acceso disponible, tornillo previsto y condiciones de montaje del conjunto.
  • Cantidades de muestras y por pedido, demanda anual estimada, frecuencia de entrega y calendario requerido.
  • Ensayos requeridos, montaje de prueba, criterios de aceptación y documentación solicitada; no dejar «alta resistencia al giro» como único requisito.
  • Embalaje, identificación de lote y trazabilidad cuando sean requisitos del proyecto, así como destino y condiciones logísticas.

Para compras y desarrollo de proveedores, conviene separar la aprobación dimensional de la validación de aplicación y del control de recepción. Solicite que las desviaciones propuestas se identifiquen antes de suministrar. Una coincidencia de rosca o una fotografía parecida no es suficiente para liberar un equivalente.

10. Consultas frecuentes

¿Una tuerca semihexagonal puede instalarse en cualquier agujero hexagonal?

No. Deben coincidir las dimensiones y tolerancias del perfil, la longitud del tramo funcional y las condiciones de la referencia. Existen familias semihexagonales con diferencias dimensionales; el nombre comercial no define un alojamiento universal.

¿El moleteado garantiza que la tuerca no girará?

No. El comportamiento depende de la pieza, el juego, el material, el espesor y la colocación. El requisito debe validarse en la unión y con un método de ensayo definido.

¿Un cuerpo hexagonal completo siempre supera a uno semihexagonal?

No es una conclusión válida sin comparar referencias y condiciones de ensayo. La selección debe responder al encaje real, a la chapa y al proceso; esta guía no establece una clasificación numérica entre cuerpos.

¿Qué información puede extraerse de las fotografías?

Permiten comparar visualmente configuraciones e identificar candidatos. No sustituyen las cotas del plano, las tolerancias, la designación del material ni la validación de prestaciones. Las cuatro referencias ilustradas mantienen sus materiales y configuraciones propios.

11. Consultar un proyecto con JUXIN FASTENERS

¿Está evaluando una tuerca remachable para una nueva pieza o una sustitución OEM? Envíe planos 2D/3D, material y acabado, geometría del cuerpo, dimensiones del alojamiento, espesor de chapa, cantidades por pedido, demanda anual y requisitos de instalación y ensayo a info@juxinfasteners.com. Indique los puntos que aún requieren validación para preparar una consulta técnica concreta.

Consulte las tuercas remachables de acero inoxidable y las referencias especiales JUXIN. La existencia de una categoría no acredita que todos sus productos sean apropiados para una misma aplicación.
