Tuercas y pernos remachables ciegos para chapa metálica

Remaches ciegos para tuercas y montantes para chapa metálica

Tuercas ciegas y espárragos

Sujetadores de alto rendimiento para chapa metálica delgada y aplicaciones de plástico
Las tuercas ciegas y los espárragos son soluciones de fijación ampliamente utilizadas para chapa metálica, componentes de paredes delgadas y materiales plásticos, especialmente en aplicaciones donde solo se puede acceder por un lado. Estos sujetadores permiten a los fabricantes crear roscas resistentes y soportar cargas sin necesidad de soldadura ni roscado, lo que hace que la instalación sea rápida, limpia y rentable.
Nuestra gama de tuercas ciegas y espárragos está disponible en cuerpos redondos, hexagonales y cuadrados, lo que proporciona un excelente rendimiento antirrotación y sujeción segura. Se ofrecen múltiples tamaños de rosca, materiales, acabados superficiales y opciones de bloqueo para cumplir con los requisitos de las industrias automotriz, electrónica, de equipos industriales y de manufactura general.
Diseñados para una alta resistencia a la extracción, una calidad de instalación consistente y una fiabilidad a largo plazo, nuestros sujetadores ciegos ofrecen un rendimiento confiable tanto en ensamblajes metálicos como en plásticos.

Tuercas y pernos remachables ciegos para chapa metálica

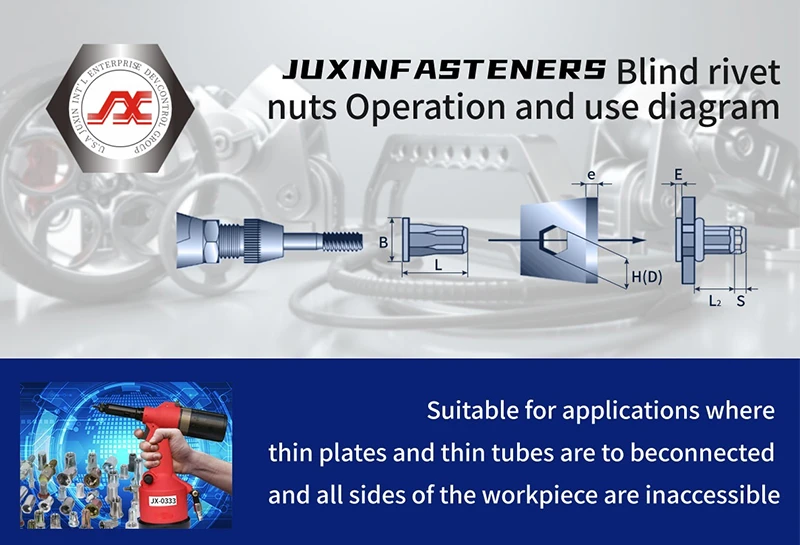

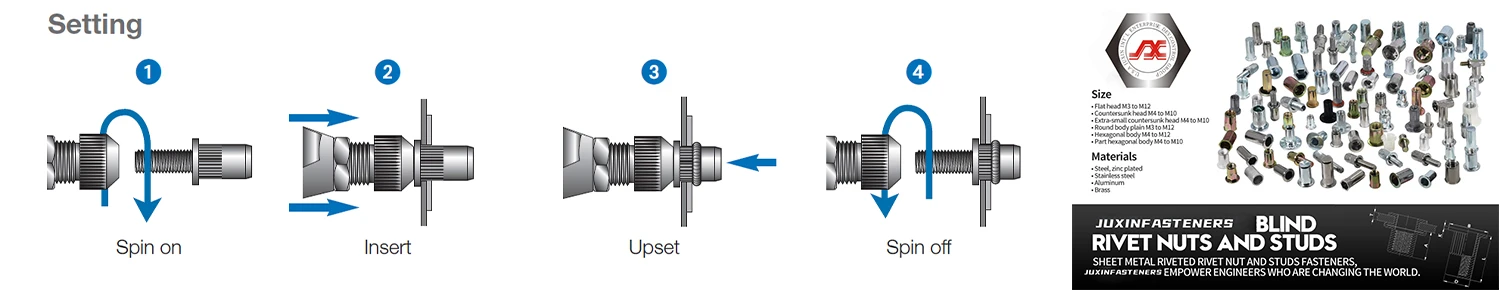

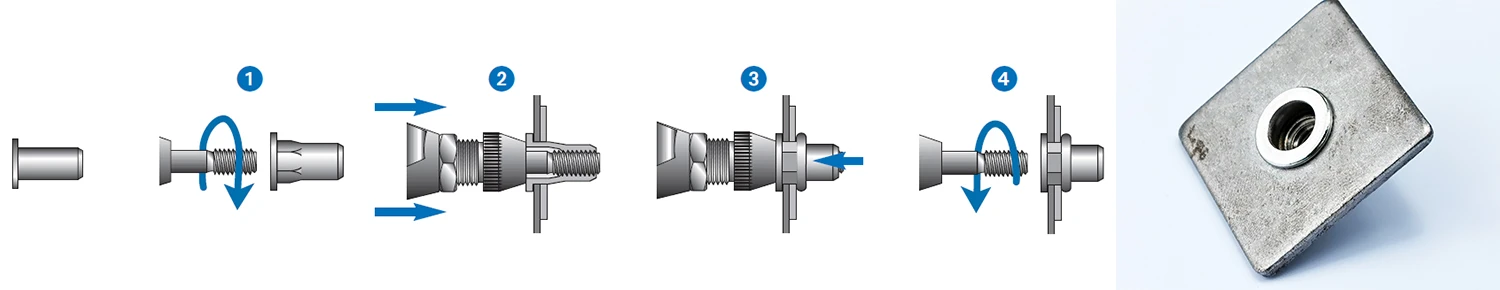

Método de instalación

Proceso recomendado de giro-tirón-giro
Recomendamos utilizar el método de instalación giro-tirón-giro para tuercas ciegas y espárragos. En este proceso, la tuerca ciega o el espárrago se enrosca primero en el mandril mediante rotación y luego se inserta en el orificio preparado. A continuación, la herramienta aplica una fuerza de tracción sin rotar para deformar y fijar firmemente el cuerpo de la tuerca al material base. Una vez lograda la fijación correcta, se desenrosca y retira el mandril.
Este método de instalación asegura una calidad de fijación constante, una fuerza de sujeción confiable y un rendimiento óptimo en aplicaciones con chapa metálica y materiales finos.

Herramientas de instalación y recomendaciones

Nuestra gama completa de herramientas para la instalación de tuercas ciegas y espárragos está disponible en nuestro catálogo y en la sección de Herramientas de nuestro sitio web. Estas herramientas están diseñadas para adaptarse a diferentes grosores de material, garantizando resultados de fijación consistentes y fiables en distintas aplicaciones.
Para la instalación simultánea de múltiples tuercas ciegas, se pueden emplear métodos de instalación con prensa. Sin embargo, recomendamos encarecidamente consultar con nuestro equipo técnico de antemano para asegurar la selección adecuada de herramientas y el control del proceso.
No se recomiendan destornilladores mecánicos ni llaves para el remachado ciego, ya que pueden dañar la superficie interna del hilo y afectar negativamente la resistencia y la fiabilidad de la conexión final.
Antes de iniciar una serie o una producción en masa, recomendamos realizar un ensamblaje de prueba para verificar los ajustes y asegurar un rendimiento óptimo de fijación.

¿Ya sabe si tiene algo específico en mente?

¿Necesita ayuda para encontrar la solución adecuada?

¿Podría permitir que nuestros expertos le brinden recomendaciones para su proyecto o aplicación?

Fijación roscada versátil para componentes de paredes delgadas

Las tuercas ciegas y los espárragos se encuentran entre las soluciones de fijación más versátiles para crear roscas internas o externas resistentes a la carga en piezas de pared delgada. Pueden instalarse en metal, plástico e incluso componentes cerámicos, lo que los hace adecuados para una amplia gama de aplicaciones industriales.
Gracias al método de instalación ciego (unilateral), las tuercas y espárragos ciegos de Juxin suelen ser la única solución práctica de fijación para secciones huecas, carcasas, envolventes y aplicaciones con acceso limitado a un lado del componente.
No se requieren operaciones de acabado adicionales después de la instalación, ni en piezas recubiertas o pintadas. Esto permite que las tuercas y los espárragos ciegos se instalen en cualquier etapa del proceso de producción y ensamblaje.
A diferencia de las tuercas cautivas soldadas, las tuercas y espárragos ciegos de Juxin no exponen los componentes a altas temperaturas, lo que elimina deformaciones térmicas, daños superficiales y cambios metalúrgicos. El proceso de instalación es seguro y limpio; no produce humos ni gases y no representa riesgo de incendio.
Con tiempos de instalación cortos y bajos costos de herramientas, las tuercas y espárragos ciegos de Juxin ofrecen claras ventajas económicas frente a métodos de fijación alternativos. No se requieren prensas pesadas ni sistemas de herramientas complejos, lo que reduce tanto el tiempo de preparación como los costos de producción.
Las conexiones con tuercas y espárragos ciegos de Juxin se pueden instalar, retirar y reinstalar repetidamente sin pérdida de rendimiento. Para los fabricantes que buscan suministrar componentes con conexiones roscadas preinstaladas, las tuercas y espárragos ciegos de Juxin ofrecen un rendimiento confiable con un riesgo mínimo.

Tuercas y pernos remachables ciegos para chapa metálica

Tuerca removable de cabeza plana

La parte de la tuerca removable que está en contacto con la superficie superior de la pieza de trabajo.

Cuerpo

La parte de la tuerca removable situada debajo de la cabeza.

Tuercas y pernos remachables ciegos para chapa metálica

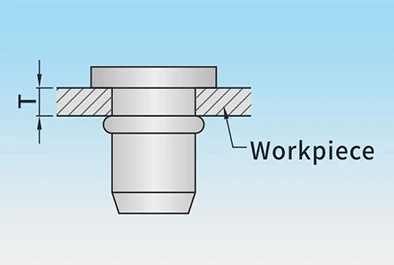

Espesor de apriete

El espesor total del material, compuesto por una o varias capas de una o más piezas de trabajo, en el que se instala la tuerca remachable.

Rango de agarre

El espesor del material debe situarse entre los valores mínimo y máximo para los que fue diseñada la tuerca remachable (rango de agarre).

Tuercas y pernos remachables ciegos para chapa metálica

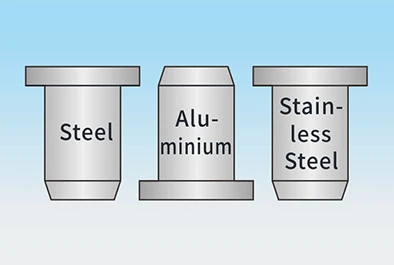

Materiales de las tuercas remachables

Las tuercas remachables se fabrican en acero, acero inoxidable o aluminio. Los materiales utilizados ofrecen una excelente capacidad de deformación y una alta resistencia al giro en la zona de remachado.
Las tuercas remachables y espárragos estándar de acero inoxidable se producen a partir de acero inoxidable austenítico A1 o A2, con aproximadamente un 18 % de cromo y un 10 % de níquel.
Ventajas de cada material:
Acero – adecuado para aplicaciones de uso general
Aluminio – ligero y con buena resistencia a la corrosión
Acero inoxidable – alta resistencia a la corrosión y a la temperatura

Tuercas y pernos remachables ciegos para chapa metálica

Dimensiones del orificio

Se indican como diámetro d para orificios cilíndricos y como dimensión entre caras h para orificios hexagonales.

Tuercas y pernos remachables ciegos para chapa metálica

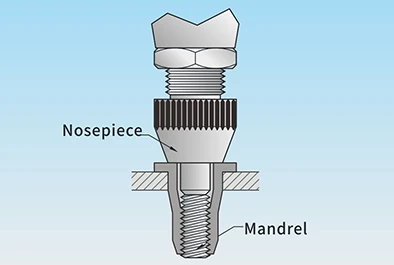

Mandril y boquilla

Mandril:
El espárrago roscado sobre el cual la tuerca removible se enrosca por completo.
Boquilla:
La parte de la herramienta de colocación que entra en contacto con la cabeza de la tuerca remachable durante el proceso de instalación.

Tuercas y pernos remachables ciegos para chapa metálica

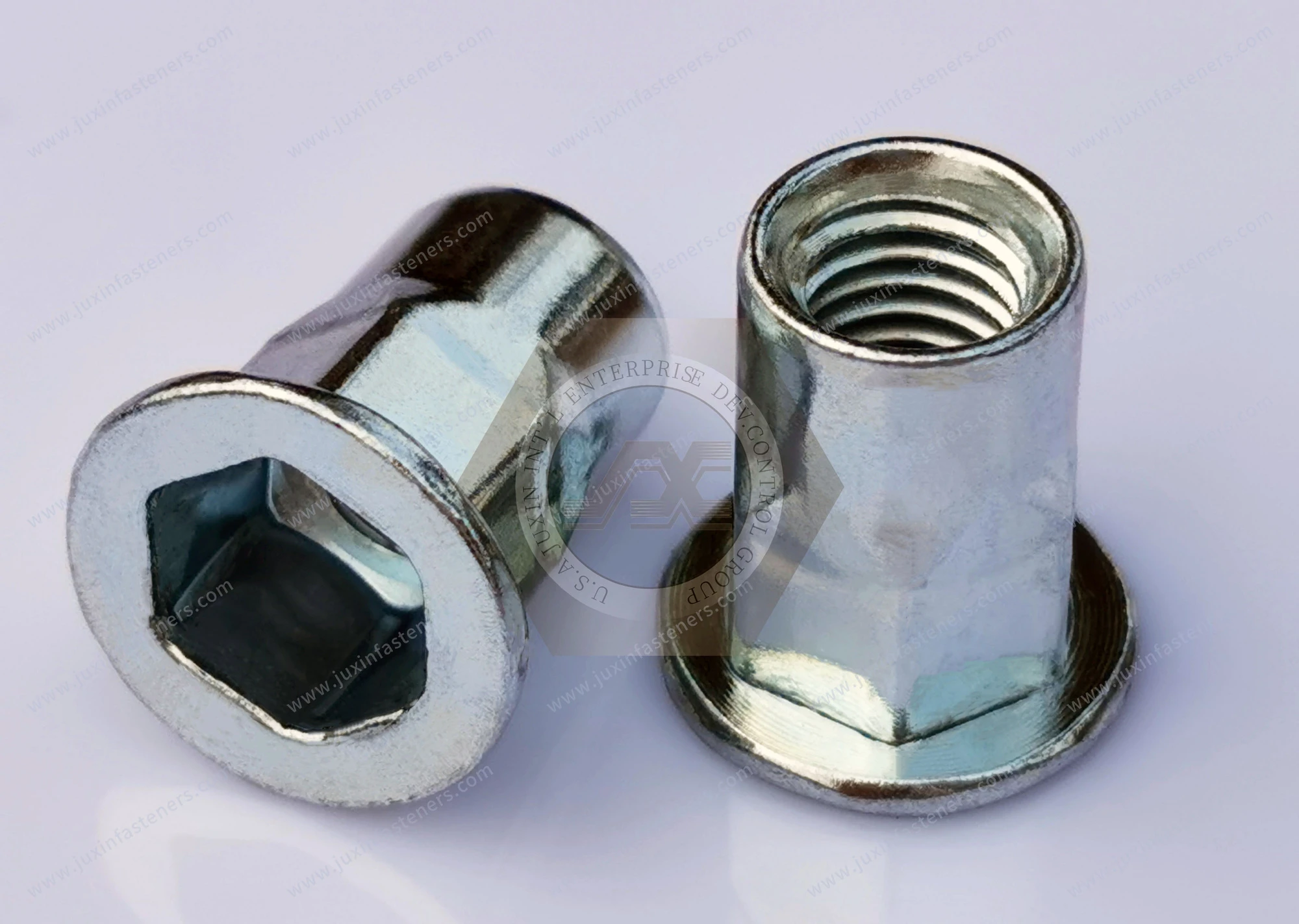

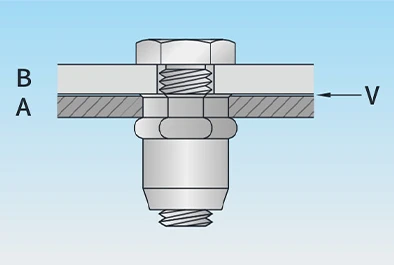

Tuercas remachables hexagonales completas de cabeza plana

Este tipo de cabeza versátil es el más utilizado en la industria.
La flecha y la forma en V deben señalar la línea entre B y A, y no el espacio generado por el proceso de embutición profunda.
Esto demuestra que el espacio entre B y A puede reducirse a cero mediante la embutición profunda.

Tuercas y pernos remachables ciegos para chapa metálica

Tuercas remachables de cabeza avellanada extra pequeña

Este tipo de cabeza se utiliza cuando se requiere que la holgura V sea pequeña o nula.
La holgura V puede reducirse a cero mediante un collar que crea una ligera depresión en el material base A, o mediante un ligero avellanado de A.
En los materiales maleables, la holgura V se elimina automáticamente.

Tuercas y pernos remachables ciegos para chapa metálica

Las cabezas avellanadas extra pequeñas son una alternativa mejorada a las cabezas avellanadas estándar, ya que no requieren un orificio avellanado.
No obstante, no deben utilizarse si el orificio está fuera de tolerancia, si el material base es maleable (ya que la cabeza podría atravesarlo) o si el tornillo ejerce un momento lateral sobre la tuerca remachable.
Las tuercas remachables con cabeza avellanada extrapequeña se instalan con herramientas de colocación con boquillas estándar.

Tuercas y pernos remachables ciegos para chapa metálica

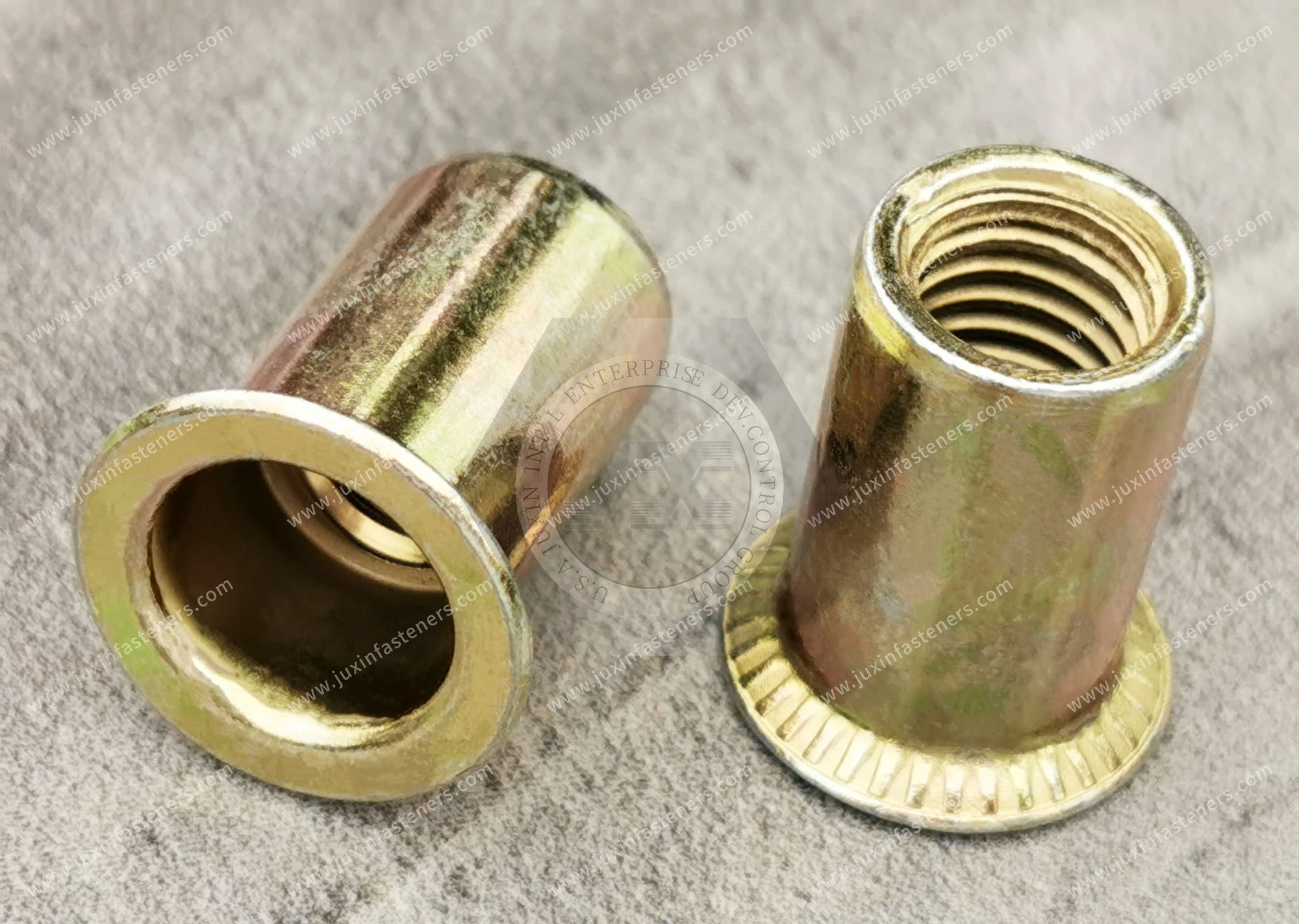

Tuercas de remaches de cabeza avellanadas

Las cabezas avellanadas suelen requerir el avellanado del material base. Por lo tanto, se utiliza una cabeza avellanada cuando la holgura V debe ser prácticamente nula, pero no es posible utilizar una cabeza avellanada extrapequeña.
Se recomienda que la profundidad del avellanado (f) sea ligeramente menor que la altura de la cabeza avellanada, de modo que la cabeza sobresalga ligeramente de la superficie de la pieza de soporte A y logre el máximo contacto posible con la pieza fijada B (V > 0).
La información detallada sobre la dimensión (f) se encuentra en las páginas 94 y 104.

Opciones de tratamiento superficial

Las tuercas remachables y los espárragos de acero estándar se suministran con un tratamiento superficial galvanizado. El acabado estándar es un recubrimiento de zinc de 8 μm, disponible con pasivado amarillo o zinc blanco-azulado conforme a RoHS, que proporciona una protección fiable contra la corrosión para aplicaciones industriales generales.
Para aplicaciones automotrices y entornos de alta corrosión, se ofrecen tratamientos superficiales de aleación zinc-níquel conforme a las normas de la industria automotriz, con una resistencia de 720 a 1.000 horas en ensayo de niebla salina neutra (NSS).
Se encuentran disponibles otros acabados y recubrimientos, bajo solicitud, para cumplir con requisitos específicos de rendimiento y durabilidad.

Selección del material

Los productos estándar se suministran en acero, aluminio y acero inoxidable. La selección del material depende de la resistencia requerida de la tuerca remachable y del espárrago (véase la tabla de la página 89), así como de la resistencia a la corrosión necesaria para el producto final.
Nuestros productos estándar de acero inoxidable son adecuados para su uso en las industrias alimentaria y de bebidas.
Estaremos encantados de proporcionar información adicional sobre tuercas remachables de acero inoxidable o de latón, así como sobre su resistencia a la corrosión.

Recomendaciones para un montaje óptimo

Para la instalación de grandes cantidades, y especialmente al utilizar componentes de acero inoxidable, recomendamos lubricar el mandril antes de iniciar el montaje y volver a lubricarlo a intervalos regulares posteriormente, con el fin de garantizar una calidad de unión constante.

Opciones de tratamiento superficial

Ventajas de las tuercas remachables ciegas

Tuercas remachables: solución de fijación rápida, fiable y rentable
Las tuercas remachables ofrecen una solución de fijación rápida, fiable y rentable para crear conexiones roscadas de alta resistencia en materiales delgados. En comparación con las tuercas soldadas, las tuercas autoperforantes y los ensamblajes convencionales de tuerca y tornillo, las tuercas remachables ofrecen un rendimiento superior, flexibilidad y eficiencia en la instalación.

Alta resistencia y rendimiento fiable

Las tuercas remachables proporcionan una gran capacidad de carga, excelente resistencia a la tracción y al par y un eficaz comportamiento antirrotación. Una vez instaladas, forman roscas internas firmes y duraderas sin dañar el material base, el recubrimiento superficial ni el galvanizado. Las opciones de alta resistencia a la corrosión, incluidas las tratadas según estándares automotrices, garantizan una fiabilidad duradera en entornos exigentes.

Instalación unilateral para ensamblajes complejos

El proceso de instalación ciega (unilateral) hace que las tuercas remachables sean ideales para marcos, carcasas, tubos, perfiles y secciones huecas, especialmente cuando el acceso está limitado a un solo lado. También son adecuadas para ensamblajes herméticos o sellados en los que soldar o roscar no es posible.

Alternativa superior a los sujetadores tradicionales

En muchas aplicaciones, las tuercas remachables superan a las tuercas soldadas, a los sujetadores autoperforantes y a las tuercas y tornillos convencionales. Eliminan la entrada de calor, previenen la distorsión del material y evitan daños en la rosca, lo que se traduce en una calidad de unión más alta y consistente.

Apariencia limpia y flexibilidad de diseño

Instaladas mediante conformado en frío, las tuercas remachables crean una superficie plana, limpia y estéticamente atractiva, con una mínima deformación de la pieza de trabajo. Su estructura compacta y su amplia gama de estilos las hacen especialmente adecuadas para la fabricación de chapa y de componentes visibles. Se dispone de una amplia gama de tamaños y especificaciones, con soluciones personalizadas bajo demanda.

Instalación rápida y alta eficiencia de producción

Las tuercas remachables pueden instalarse rápidamente con herramientas manuales, neumáticas o hidráulicas, a menudo en una sola operación. Este proceso eficiente y sencillo reduce significativamente el tiempo de ensamblaje y mejora la eficiencia global de la producción.

Ventajas económicas claras

Con un bajo costo unitario, requisitos mínimos de herramientas y una rápida instalación, las tuercas remachables reducen los costos de mano de obra, equipos y energía. Al reemplazar procesos de soldadura, sujeción o fijación complejos, permiten a los fabricantes aumentar la producción y optimizar el uso de recursos, ofreciendo beneficios económicos claros y medibles.

Características del producto de tuercas remachadas ciegas

Esta tuerca removable está diseñada para ofrecer un rendimiento antirrotación excepcional en aplicaciones de chapa metálica plana. No requiere orificios avellanados, lo que permite mantener distancias mínimas al borde y una integración flexible en el diseño.
Cuando la resistencia del material base es limitada, la deformación mecánica de la tuerca remachable durante la instalación elimina automáticamente las holguras, garantizando un ajuste firme y seguro. La combinación de un cuerpo hexagonal externo y un sistema interno de antirrotación estampado evita eficazmente la rotación durante la instalación del tornillo, incluso bajo altos pares de apriete.

Ventajas del producto

Diseño ligero y duradero con excelente resistencia a la corrosión
Disponible en una gama completa de tamaños estándar, con especificaciones personalizadas bajo solicitud
Instalación por un solo lado, ideal para marcos, carcasas, tubos, perfiles y conjuntos cerrados o huecos
Alta resistencia al par y rendimiento seguro antirrotación tras la instalación
Proceso de fijación puramente mecánico con mínima deformación de la pieza
No daña recubrimientos superficiales ni acabados galvanizados
Instalación rápida y de bajo costo con alta eficiencia de producción
Conexión roscada reutilizable sin pérdida de rendimiento

Método de instalación

La tuerca remachable ciega se instala en un orificio previamente punzonado o perforado con la herramienta de instalación recomendada. De acuerdo con los parámetros de montaje especificados, se aplica una fuerza de tracción controlada, lo que permite fijar la tuerca firmemente al material base.

Tuercas y pernos remachables ciegos para chapa metálica

Aplicaciones

Este producto se utiliza ampliamente en los sectores de automoción, aeroespacial, maquinaria y equipos, sistemas ferroviarios, instrumentación, mobiliario y otros conjuntos mecánicos ligeros y electromecánicos donde se requieren conexiones roscadas de alta resistencia y antirrotación.

Tuercas y pernos remachables ciegos para chapa metálica

Cómo distinguir entre tuercas remachables ciegas y tuercas autoinsertables

Las tuercas remachables ciegas y las tuercas autoinsertables (de presión) son dos tipos comunes de elementos de fijación utilizados para crear conexiones roscadas de alta resistencia en chapa metálica y en materiales delgados. Comprender sus diferencias es fundamental para seleccionar la solución adecuada para su aplicación.

Tuercas remachables ciegas

Las tuercas remachables ciegas, también conocidas como tuercas remachables de tracción o insertos roscados, están diseñadas para su instalación por un solo lado. Se utilizan ampliamente en los sectores de automoción, aeroespacial, ferroviario, refrigeración, ascensores, interruptores, instrumentación, mobiliario y en ensamblajes industriales ligeros.
Características principales:
No requieren soldadura ni roscado interno
Ideales para chapas metálicas, tubos y secciones huecas
Proporcionan roscas fuertes y fiables sin dañar el material base
Instalación rápida y sencilla con un rendimiento constante
Las tuercas remachables ciegas se desarrollaron para superar las limitaciones de las tuercas soldadas tradicionales, como el deslizamiento de la rosca o los daños por calor, y son adecuadas para diversos metales y ensamblajes ligeros.

Tuercas autoinsertables

Las tuercas autoinsertables, también conocidas como tuercas de presión, se instalan mediante prensado en columna o en chapa, deformando plásticamente el material base para fijar la tuerca en su posición. Requieren:
Que el material base sea más blando que la tuerca para lograr una deformación adecuada y una fijación segura
Una consideración cuidadosa de la dureza del material, especialmente en aceros inoxidables o aceros con alto contenido de carbono, que pueden requerir tuercas de resistencia especial o soldadura adicional
Consideraciones clave:
No son ideales para placas de acero inoxidable debido a su alta dureza y dificultad de engastado
La instalación puede ser menos segura si las propiedades del material no son adecuadas
Se utilizan comúnmente en aplicaciones de chapa de acero de bajo carbono, aluminio y cobre

Diferencias clave

Característica

Instalación

Idoneidad de materiales

Creación de hilos

Uso en acero inoxidable

Requisitos de soldadura

Tuerca remachadora ciega

Instalación
Adecuación del material
Creación de rosca
Uso de acero inoxidable
Requisito de soldadura

Tuerca autoclavante

Requiere deformación del material base
Metales blandos (acero bajo en carbono, aluminio, cobre)
Tuerca bloqueada mecánicamente en el material base
No se recomienda sin preparación especial
A veces necesario para la fiabilidad

Método de ensayo de resistencia de las tuercas remachables ciegas

El siguiente procedimiento describe el método estándar para probar la resistencia mecánica y el rendimiento de par de las tuercas remachadoras ciegas. Seguir estos pasos garantiza resultados fiables y repetibles, y verifica el cumplimiento de las especificaciones del producto.

Ensayo de carga del mandril roscado

Enrosque la tuerca remachadora ciega en el mandril roscado.
Aplique una carga estática durante 15 segundos.
Verifique que no se produzca ninguna fractura. Si la tuerca soporta la carga, libere la fuerza y retire la tuerca.
Durante la prueba, el mandril debe avanzar a una velocidad controlada, sin exceder los 3 mm/min.
Si el mandril o las roscas se dañan durante la prueba, los resultados no son válidos.

Ensayo de carga máxima

Enrosque la tuerca remachadora ciega en el mandril roscado.
Aumente gradualmente la carga hasta que la tuerca falle.
Asegúrese de que la falla no ocurra en la unión entre la cabeza y el cuerpo cilíndrico.
Mantenga un movimiento lento y constante del mandril, a una velocidad de hasta 3 mm/min.
Cualquier daño al mandril invalida la prueba.

Ensayo de carga de la placa remachada

Rivete la tuerca ciega en una placa de prueba según las dimensiones recomendadas del producto (espesor H y diámetro del agujero D₀ o S₀).
Inserte el perno de prueba sin lubricar.
Aplique presión axial hasta que la tuerca se agriete o falle.
Asegúrese de que el error de medición del par no exceda la tolerancia nominal de la herramienta de prueba.

Ensayo de par y antirrotación

Rivete la tuerca ciega en la placa de prueba y apriete el perno de prueba sin lubricación.
Aplique hasta que se produzca una rotación relativa entre la tuerca y la placa.
Asegúrese de que el medidor o la herramienta de torque tenga un error de medición dentro de los límites especificados (h y d₀).
Este método de prueba confirma la capacidad de carga, la resistencia torsional y el rendimiento de rosca de las tuercas ciegas, asegurando una aplicación confiable en chapas metálicas, tuberías y ensamblajes de secciones huecas.

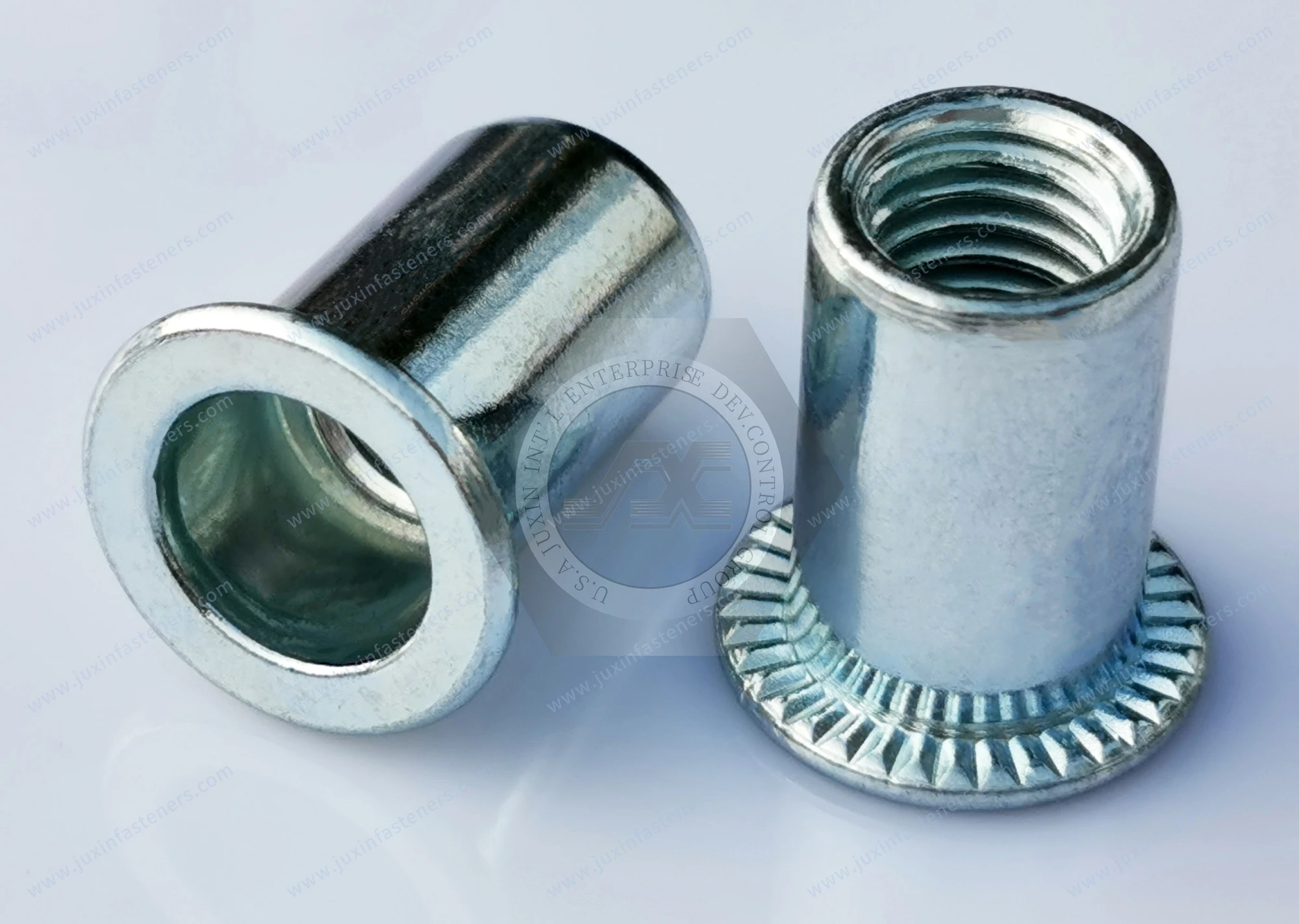

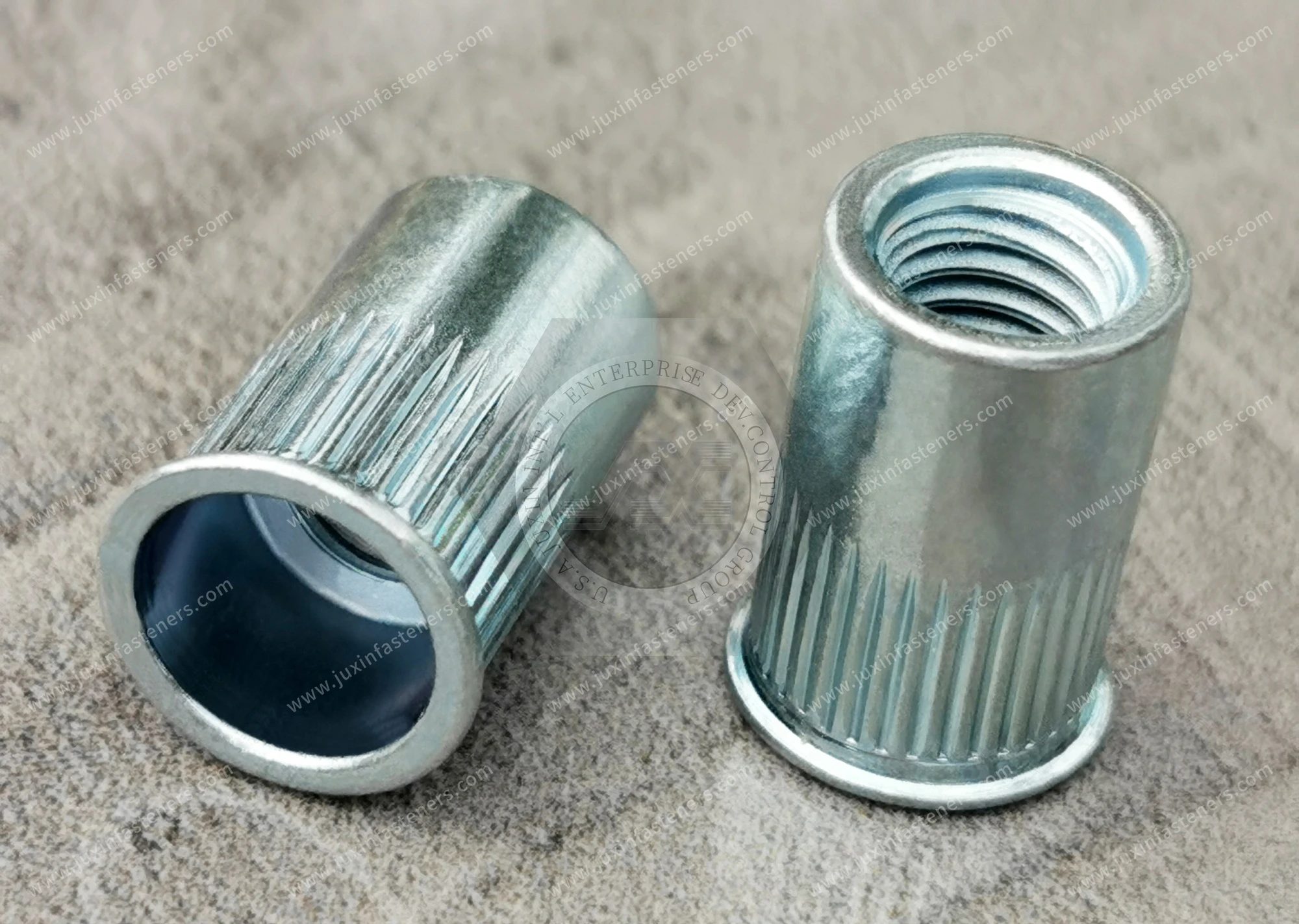

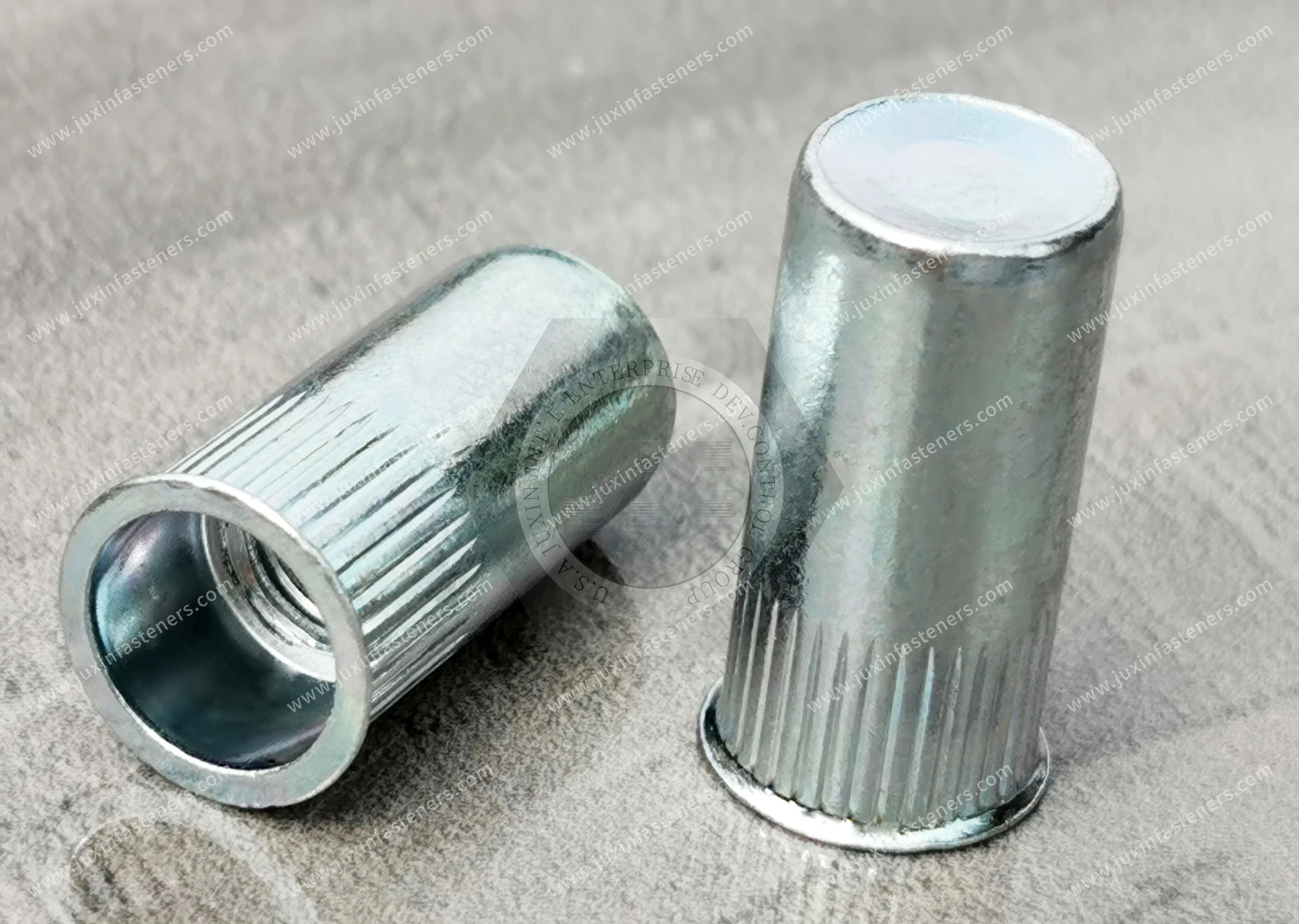

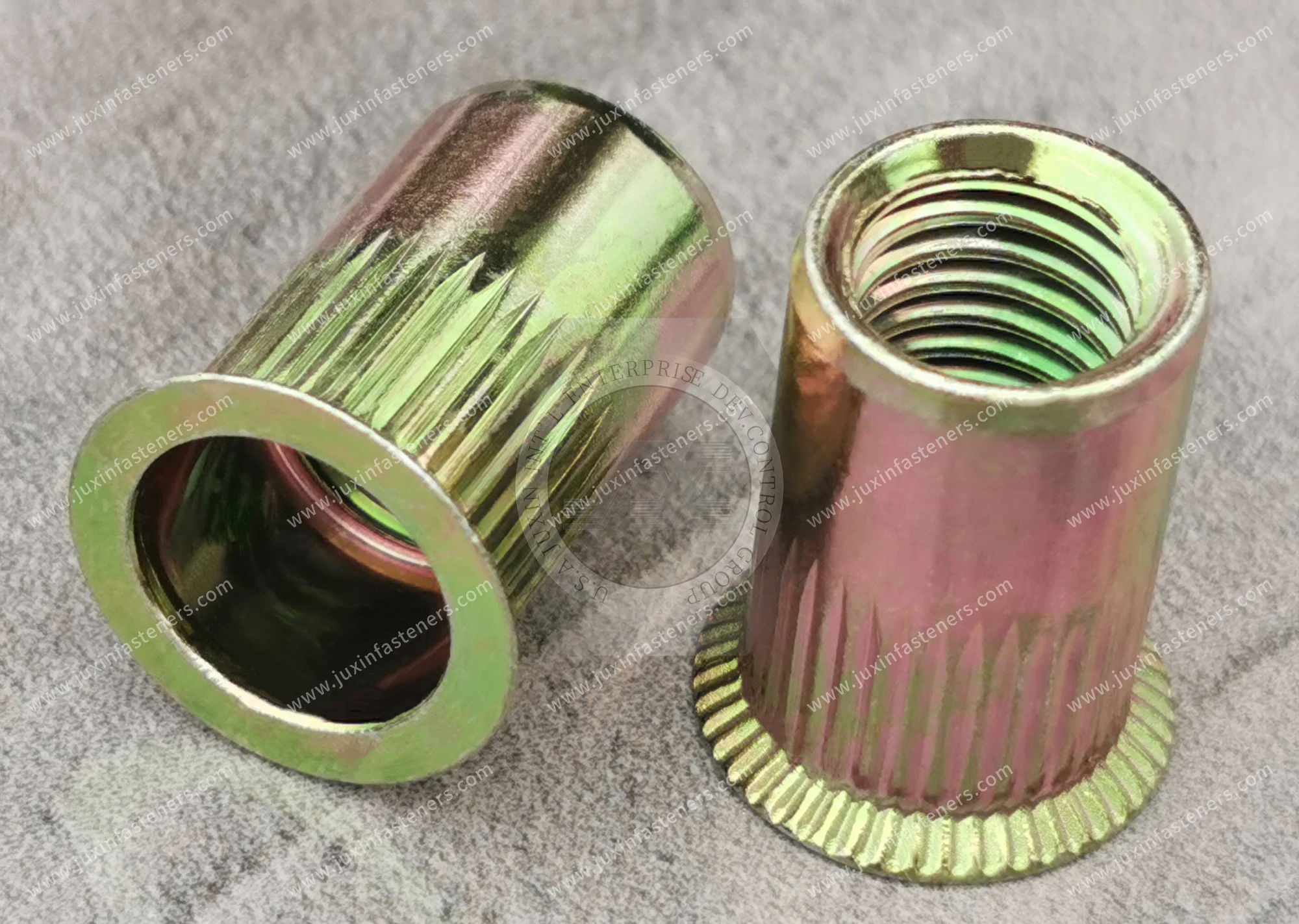

Tuercas de remaches ciegos de acero

Ver todos los productos

¿Qué son las tuercas remachables ciegas?

Las tuercas remachables ciegas, también conocidas como tuercas de remache o insertos roscados, son elementos de fijación versátiles diseñados para crear roscas resistentes y portantes en chapas metálicas, tubos y componentes de pared delgada.
Fueron desarrolladas para superar las limitaciones de las tuercas soldadas, como la deformación térmica, el deslizamiento de la rosca y las dificultades en materiales delgados.

Ventajas clave

Instalación por un solo lado: ideal para aplicaciones con acceso limitado a la parte posterior.
Alta eficiencia y fiabilidad: proporciona roscas seguras sin necesidad de soldadura ni de roscado.
Amplia compatibilidad con materiales y espesores: adecuado para placas y tubos de 0,5 mm a 6 mm.
Diseño compacto y ahorro de espacio: Puede instalarse en espacios estrechos o confinados, a diferencia de las tuercas prensadas o soldadas.
Instalación limpia y estética: genera mínima deformación, funcionamiento silencioso y un acabado superficial liso.
Opción de sellado impermeable: Tras la instalación, la rosca puede ofrecer propiedades resistentes al agua, lo que es ideal para ensamblajes que requieren sellado.

Aplicaciones

Las tuercas remachables ciegas se utilizan ampliamente en los sectores de automoción, aeroespacial, ferroviario, construcción naval, climatización, ascensores, instrumentación, mobiliario y en el ensamblaje industrial general.
Son especialmente adecuadas para envolventes de chapa, componentes de pared delgada, armarios y secciones huecas, proporcionando conexiones roscadas sólidas y fiables incluso en aplicaciones de difícil acceso o que requieren impermeabilidad.

Instalación

La instalación puede realizarse de forma rápida y eficiente mediante herramientas manuales o neumáticas para tuercas remachables, sustituyendo los métodos tradicionales de soldadura o inserción a presión, y mejorando tanto la eficiencia de producción como la fiabilidad de la unión.
